Attributi specifici del settore- |
|
|
Tensione nominale di carico Ue |
12-1500 Vcc |
|
Corrente di carico nominale Ie |
200A |
|
Altri attributi |
|
|
Numero di modello |
EVH200L |
|
Marchio |
ALQ |
|
Luogo d'origine |
Jiangsu, Cina |
|
Tensione nominale della bobina Us |
12 Vcc o 24 Vcc |
|
Materiale |
Guarnizione saldobrasata in ceramica |
|
Certificazione |
UL/Rohs |
|
Garanzia |
2 anni |
|
Peso circa |
370g |
|
Resistenza di contatto iniziale |
Valore tipico 0,2 milioni di ohm |
|
Vita elettrica |
DC450V 10000 secondi DC750V 1000 secondi |
|
Applicazione |
Sotto 200 V |
|
Imballaggio e consegna |
|
|
Unità di vendita |
Articolo singolo |
|
Confezione unica |
6X5X7 cm |
|
Peso lordo singolo |
0,600 chilogrammi |
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Modello | EVQ7AH-600G |
| Marca | ALQ |
| Corrente nominale (opzionale) | 600 A |
| Massimo. Tensione di commutazione | 1000 V CC |
| Tensione di carico nominale (Ue) | 12 - 1000 V CC |
| Disposizione dei contatti di alimentazione | SPST-NO-DM (Unipolare, lancio singolo, normalmente aperto, doppia marca) |
| Disposizione dei contatti ausiliari (opzionale) | SPST-NO / SPST-NC / Nessuno |
| Tensione nominale della bobina (opzionale) | 12 V CC / 24 V CC |
| Caratteristiche della bobina | Bobina singola |
| Dimensioni (L x P x A) | 88,0 x 72,7 x 103,0 mm |
| Tipo di montaggio | Montaggio modulare/a pannello |
| Temperatura operativa | Da -40 gradi a +85 gradi |
| Origine | Jiangsu, Cina |
| Garanzia | 1 anno |
| Applicazioni tipiche | Pile di ricarica per veicoli elettrici, caricabatterie rapidi CC, sistemi di accumulo di energia (ESS), inverter solari, veicoli industriali, apparecchiature di conversione di frequenza |
Dettagli del prodotto

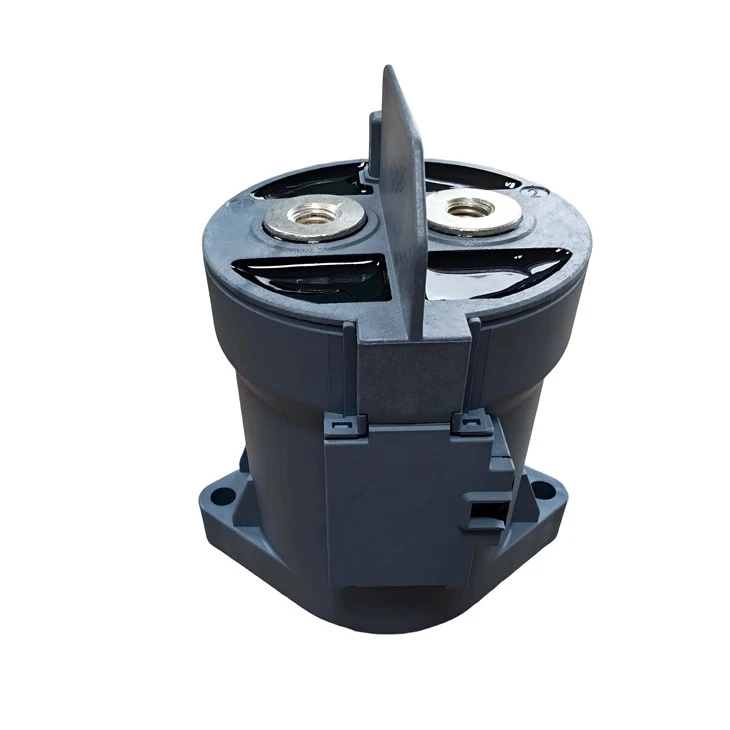

Perché scegliere ALQ EVQ7AH-600G?
Commutazione ad alta tensione e corrente
Corrente continua nominale di 600 A a 1.000 V CC, con capacità di interruzione massima-di 2.000 A, che offre un controllo CC affidabile ad alta-tensione e alta-corrente per caricabatterie per veicoli elettrici e sistemi di accumulo dell'energia.
Protezione-della bobina TVS integrata
Dotato di un circuito di assorbimento di sovratensione della bobina TVS-integrato, pertanto gli acquirenti non devono configurare una protezione da sovratensione esterna per la bobina.
Lunga durata
Progettato per il funzionamento a cicli elevati-: 200.000 cicli meccanici, fino a 50.000 cicli di chiusura su carico capacitivo, riducendo i costi di manutenzione e sostituzione nei sistemi ad-utilizzo elevato.
Contatti in lega d'argento
I contatti di alimentazione realizzati in lega d'argento offrono un'eccellente tolleranza ai picchi di carico capacitivo-, garantendo una lunga durata elettrica in applicazioni di commutazione CC impegnative.
IP67 e IP69K sigillati
Custodia completamente sigillata con grado di protezione IP67 e IP69K con test di nebbia salina secondo GB/T2423.17 / IEC60068-Resistenza agli urti 2-11 e 20 G, pronta per ambienti esterni difficili e montati su veicoli.
Ampia temperatura e altitudine
Funziona da -40 gradi a +85 gradi con tolleranza all'umidità relativa del 5%-95%, un'altitudine nominale fino a 4.000 me installabile in qualsiasi direzione.
Certificazioni
Certificazione CCC, TUV SUD e CE (LVD). Il sistema di gestione della qualità è conforme a GB/T19001-2016 / ISO9001:2015.
Applicazioni del prodotto
Veicoli Industriali Carrelli elevatori elettrici, transpallet elettrici, piattaforme di lavoro aereo elettriche, sistemi logistici intelligenti, veicoli a guida automatizzata (AGV), attrezzature logistiche per la catena del freddo, robot industriali, utensili elettrici e golf cart elettrici. |
Attrezzatura per la ricarica CC Caricabatterie, piccole pile di ricarica CC, pile di ricarica CC monoblocco, pile di ricarica CC di tipo diviso-(ricarica di gruppo), pile di ricarica CC ultra-veloci e pile di ricarica CC integrate per camion- pesanti. |
Sistema di accumulo dell'energia Stoccaggio di energia su larga-scala (lato generazione-, lato rete-), stoccaggio di energia su media-scala (industriale e commerciale), stoccaggio di energia su piccola-scala (residenziale) e sistemi di energia solare fotovoltaica. |
Apparecchiature per la conversione di frequenza Convertitori di frequenza ad alta- tensione, sistemi di conversione dell'alimentazione (PCS), alimentatori raddrizzatori industriali, azionamenti di motori e sistemi UPS. |
Domande frequenti
D1: Qual è la tensione di commutazione massima dell'EVQ7AH-600G?
A:L'EVQ7AH-600G supporta una tensione di commutazione massima di 1000 V CC, adatta per pile di ricarica di veicoli elettrici ad alta tensione, sistemi di accumulo di energia a batteria e distribuzione di energia CC industriale.
Q2: Quali tensioni della bobina sono disponibili?
A:Il contattore è disponibile con tensione della bobina da 12 V CC o 24 V CC. Scegli l'opzione che corrisponde alla tensione del tuo sistema di controllo-al momento dell'ordine.
Q3: Questo contattore può essere utilizzato nei sistemi di ricarica e accumulo di energia dei veicoli elettrici?
A:SÌ. L'EVQ7AH-600G è progettato specificamente per pile di ricarica di veicoli elettrici, caricabatterie rapidi CC, sistemi di accumulo di energia (ESS), inverter solari e altre applicazioni CC ad alta tensione.
Q4: Qual è la disposizione dei contatti di questo contattore?
A:Il contatto di alimentazione utilizza una configurazione SPST-NO-DM (Single Pole Single Throw, Normally Open, Dual Make). Un contatto ausiliario opzionale è disponibile in SPST-NO, SPST-NC o nessuno.
Q5: Che livello di protezione offre l'EVQ7AH-600G?
A:L'EVQ7AH-600G presenta una struttura sigillata con classificazione IP67 e IP69K, resistenza alla nebbia salina e resistenza agli urti di 20 G, che lo rende adatto per ambienti esterni difficili, montati su veicoli e industriali.
Q6: Come posso richiedere un preventivo e qual è il tempo di consegna?
A:Invia le specifiche richieste (corrente nominale, tensione della bobina, tipo di contatto ausiliario e quantità) tramite il modulo di richiesta o contattaci tramite WhatsApp. I nostri ingegneri risponderanno entro 24 ore. Il tempo di consegna del campione è [da verificare con la fabbrica].
